Vistas de un objeto: alzado, planta y perfil

Podemos definir las vistas como los dibujos de las caras que mejor definen a una pieza u objeto. Las vistas principales se denominan alzado, planta y perfil.

• Alzado: es el resultado de dibujar el objeto visto de frente.
• Planta: el el resultado de dibujar el objeto visto desde arriba.
• Perfil: es el resultado de dibujar el objeto visto desde un lateral. Existen dos perfiles vistos desde el alzado, que se denominan perfil izquierdo y perfil derecho.

Normalmente se representan tres vistas, alzado, planta y uno de los perfiles. En el ejemplo de la casa representamos el alzado, la planta (debajo del alzado) y el perfil derecho (a la izquierda del alzado):

Aquí os dejo algunos enlaces que pueden ayudar a entender como se representan estas vistas:

Vistas de un objeto

Ejercicios sobre vistas de piezas

Además en la web de educacionplastica.net podemos rotar diferentes piezas 3D para ver las vistas correspondientes al alzado, planta y perfil.

Rotación piezas 3D para ver las vistas

Y algunas piezas en 3D para dibujarlas en vuestro cuaderno y posteriormente realizar el alzado, la planta y el perfil derecho de cada una de ellas:

• Para dibujar cada pieza en tu cuaderno de cuadritos hay que tener en cuenta que dos cuadrados de profundidad de se representan con una diagonal. De esta forma la pieza no se verá alargada.
• Para representar las vistas sólo hay que contar los cuadritos para tener las dimensiones.

Piezas 1 - 2

Piezas 3 - 4

Piezas 5 - 6

Piezas 7 - 8

Piezas 9 - 10

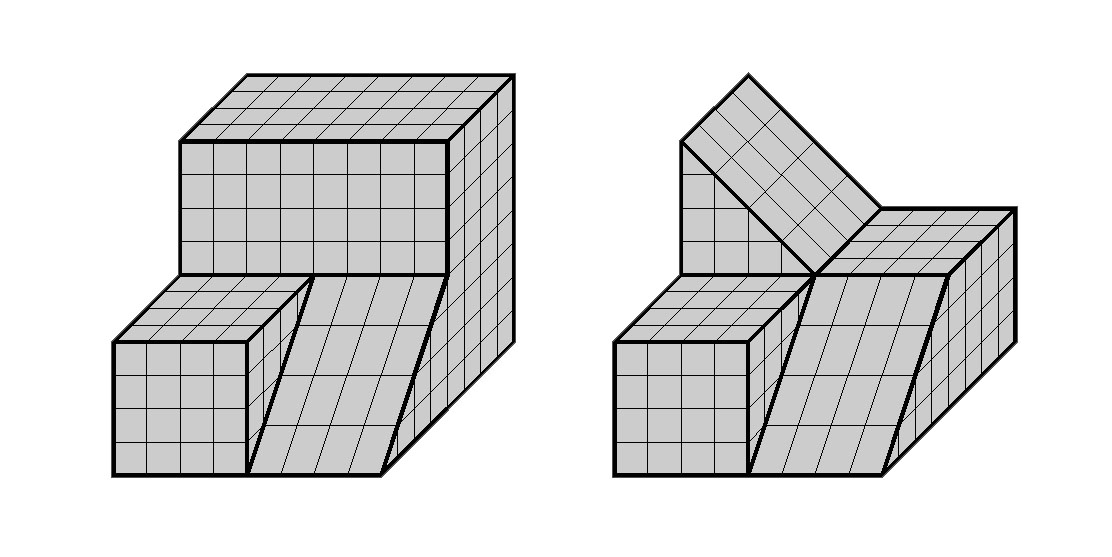

Piezas 11 - 12
